¿Cómo se transforma una pieza mecánica en un sistema listo para fabricarse con precisión? Este proyecto convierte el diseño de un tornillo de banco en una simulación CNC completa, donde cada trayectoria, corte y componente se valida antes de llegar a la máquina. Ingeniería que no improvisa: diseña, simula y perfecciona.

Precisión CNC desde el diseño

Un tornillo de banco parece una herramienta simple: sostiene piezas para que puedan ser trabajadas con firmeza. Pero detrás de esa función existe un sistema mecánico compuesto por elementos que deben encajar, resistir esfuerzo y responder con exactitud.

El proyecto “Del diseño a la precisión: Simulación CNC de un Tornillo de Banco” desarrolla un modelo de tornillo de banco de precisión mediante herramientas CAD/CAM, integrando diseño mecánico, selección de materiales y planificación de procesos de manufactura.

No se trata solo de modelar una pieza en pantalla. Se trata de comprobar que cada componente pueda fabricarse de forma viable, eficiente y repetible antes de pasar a una producción física.

Precisión en cada componente del tornillo de banco

El desarrollo se realizó mediante SolidWorks y SolidCAM, dos herramientas que permiten diseñar los componentes y simular el comportamiento de las operaciones de maquinado CNC.

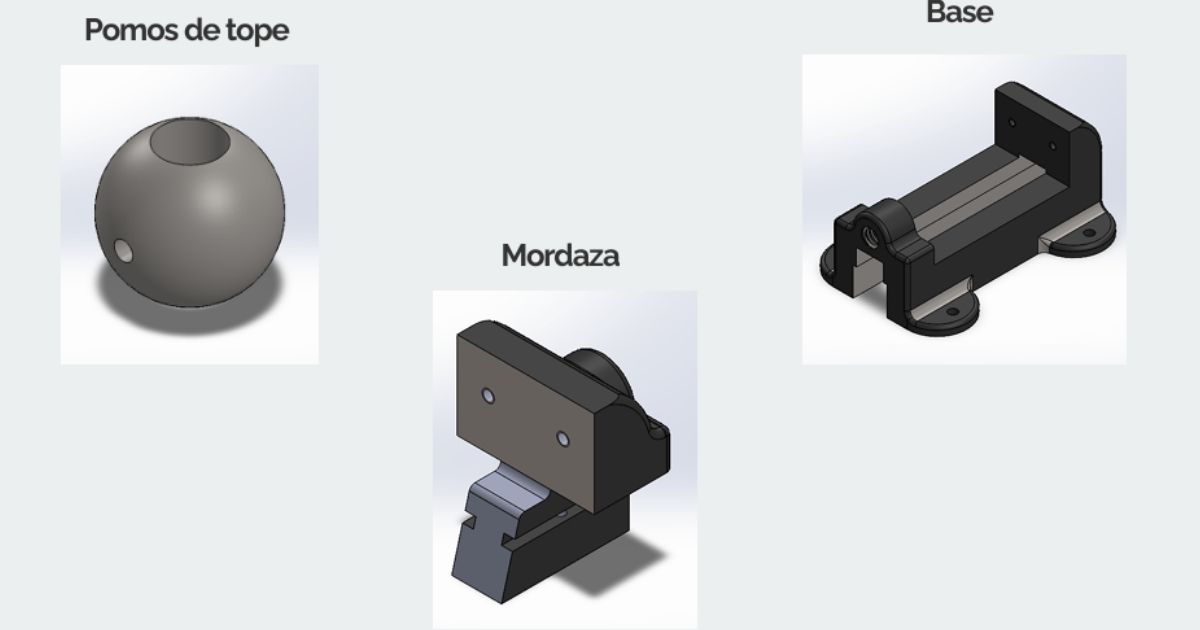

La propuesta contempla piezas estructurales y funcionales como:

• Base fija.
• Mordaza deslizante.
• Husillo o eje del tornillo.
• Almohadillas de contacto.
• Casquillo del eje.
• Eje del mango.
• Casquillo final.
• Pomo de tope.
• Espaciador.

Cada elemento fue pensado desde su función dentro del ensamble, pero también desde la forma en que podría producirse. Porque una buena pieza no solo debe verse bien en un modelo: debe poder fabricarse con precisión en el mundo real.

Torneado CNC: precisión que transforma el movimiento

El proyecto propone materiales distintos según las exigencias de cada componente. La base y la mordaza se plantean en hierro fundido por su capacidad estructural; el eje del tornillo utiliza acero forjado o templado para resistir esfuerzos mecánicos; el casquillo se considera en bronce fosforado y las almohadillas en aluminio.

Esta selección no es decorativa. Cada material responde a una necesidad concreta: resistencia, durabilidad, deslizamiento, contacto o manufacturabilidad.

La ingeniería empieza a ganar desde ahí: elegir correctamente antes de cortar una sola pieza.

Fresado CNC para piezas de alta precisión

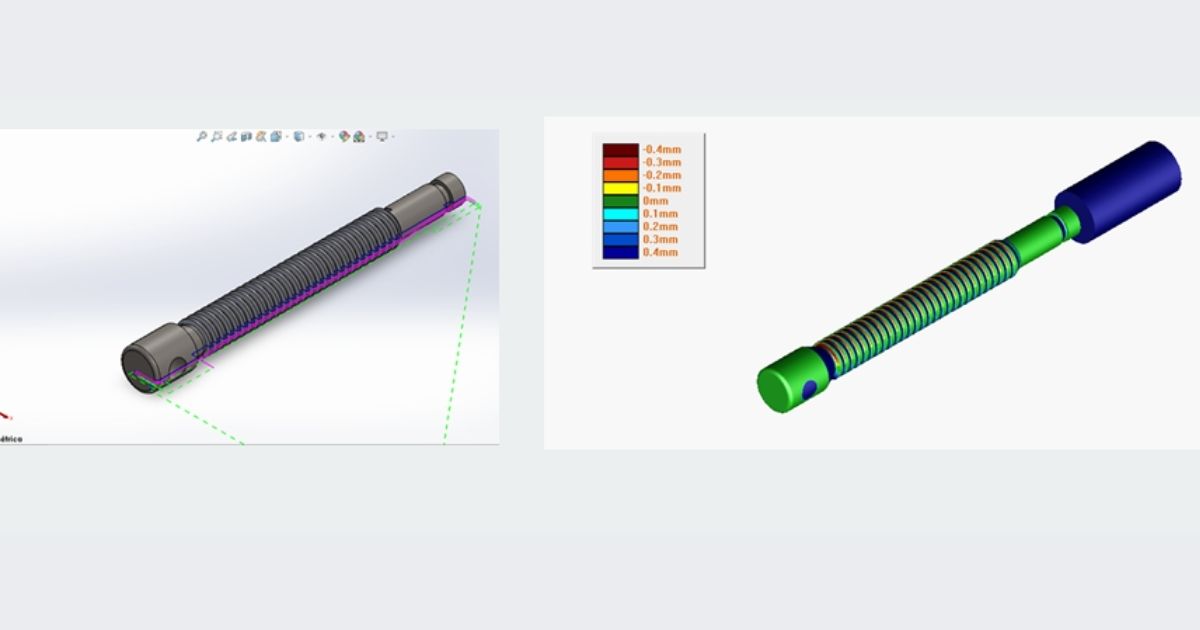

El husillo o eje del tornillo representa una de las piezas más importantes del sistema. Es el componente responsable de transformar el giro manual del mango en el desplazamiento lineal de la mordaza.

Para su fabricación se analizaron operaciones de torneado CNC como:

• Desbaste exterior.
• Acabado exterior.
• Tronzado.
• Roscado.

La simulación permite observar las trayectorias de herramienta y verificar que el proceso conserve la geometría necesaria para garantizar una sujeción confiable. Un husillo mal fabricado no solo afecta el movimiento: compromete todo el mecanismo.

Simulación CNC: precisión antes de fabricar

Las almohadillas, casquillos, espaciadores y otros componentes fueron trabajados mediante operaciones de fresado CNC. El proceso incluyó actividades como contorneado, desbaste y acabado.

Las almohadillas, por ejemplo, cumplen una función crítica al generar la superficie de contacto que sostiene la pieza de trabajo. Su geometría, perforaciones y acabado deben responder con precisión para que el conjunto funcione como un sistema y no como una colección de piezas que “más o menos embonan”.

La simulación en SolidCAM permitió anticipar el comportamiento de cada corte, verificar zonas de mecanizado y reducir el riesgo de errores antes de utilizar una máquina real.

Un ensamble diseñado para la precisión

Uno de los retos principales estuvo en la base fija y la mordaza deslizante. Estas piezas presentan geometrías más complejas, con superficies, cavidades y zonas de contacto que requieren una planeación cuidadosa del maquinado.

Aquí es donde la simulación CNC deja de ser un extra bonito y se vuelve una herramienta indispensable. Permite revisar trayectorias, detectar posibles interferencias, validar dimensiones y ajustar procesos antes de generar desperdicio, daño de herramienta o pérdida de tiempo en taller.

Básicamente: equivocarse en digital cuesta mucho menos que equivocarse con metal y una fresadora esperando facturar el desastre.

El ensamble: cuando todo encuentra su lugar

El resultado final es un ensamble completo de un tornillo de banco de precisión. La base, mordaza, husillo, mango, almohadillas, casquillos, espaciadores y pomos se integran en un sistema mecánico funcional.

La simulación CNC convierte la precisión en una decisión verificable antes de producir. Al revisar trayectorias, materiales, herramientas y posibles interferencias, el proyecto reduce errores y fortalece la repetibilidad del proceso de manufactura.

Conclusión

Este proyecto demuestra que la simulación CNC es una herramienta decisiva para la manufactura moderna. Diseñar un componente no basta: hay que anticipar cómo se fabricará, qué herramienta seguirá cada trayectoria y qué ajustes serán necesarios para mantener precisión y repetibilidad.

El tornillo de banco de precisión desarrollado integra diseño CAD, manufactura asistida por computadora y planeación de procesos en una propuesta que convierte una herramienta cotidiana en un ejercicio completo de ingeniería mecatrónica.

Porque antes de fabricar con precisión, hay que aprender a pensar con precisión.

Fuente: Islas Mariscurrena Hugo Alexis

Docente: M.C. Arturo Daniel Espinosa Pedroza

Autor: Mariana Martínez Silva con apoyo de IA
